1、設備參數

HY-028B不銹鋼

臭氧量：5g/h

負離子：800W

尺寸：550*400*1390mm

工作功率:150W

設備重量:39KG

1. 總體說明

《主要用途》

 本產品廣泛應用于：各大車行，洗車行，4s店，汽車美容裝飾部等汽車行業對汽車消毒，殺菌，凈化。

《主要功能》
1、 本產品產生的臭氧氣體具有較強的氧化、催化等作用。病毒及細菌在臭氧氣體中由于受到多種自由基的作用，使蛋白質離解變性，核酸和酶的活性降低，從而有消毒、滅菌、除味效果。
2、 臭氧屬于廣譜殺菌，對各類細菌和病毒都具有極強的殺滅作用。
3、 負離子功能：可以將空氣中的異味分解，與帶正電離子碰撞后，使空氣中離子不帶電。
紅管：殺菌、消毒、保護膜
黃管：凈化、祛異味
可殺滅和消除異味、煙味、汗味、臭味、纖維、浮游霉菌、病毒、浮游細菌、螨蟲、花粉、灰塵、皮屑、苯、甲苯、二甲苯、總揮發性有機物（TVOC）、甲醛、汽車尾氣中的一氧化碳、二氧化碳和氮氧化物等

《溫馨提示》

清洗≠消毒   消毒＞清洗
干凈≠衛生   衛生＞干凈
 車內：春夏季3--5天定期消毒一次；
秋冬季5--7天定期消毒一次；
《操作方法》
1. 接通電源，打開電源開關。
2. 數字鍵電子系統開始工作，屏幕開啟、由開機畫面轉為工作系統界面。整機開始待命準備工作。
3. 整個工作控制是由LED電子系統，全自動控制來完成的。觸擊控制面板上面的start按鍵，機器開始工作。臭氧發生裝置開始工作，工作燈開始工作，時間進入倒計時（180秒），空氣凈化系統待命，釋放一定的臭氧后（臭氧量自己控制）系統自動切換至空氣凈化系統?？諝鈨艋到y(tǒng)開始工作，工作燈持續工作，時間進入倒計時（300秒）。兩個過程完成后設備自動停止運行。（兩個過程完成后觸擊屏幕off  lamp，工作燈亮起，）整個工作完成。
4. 整個工作過程變壓裝置一直開啟，散熱裝置熱敏感應自動控制工作開啟或是關閉，氣泵工作期間開啟。
5. 工作過程當中如果不需要工作燈點亮，可以觸擊屏幕off  lamp，
6. 其余的顯示裝置分別顯示電壓，電流，整機工作次數。可以實現實時監控
備注：LED控制系統組成部分：由控制電路、控制芯片、觸控顯示系統等部件。當人操作開啟，中央控制系統開始發出指令調集其他裝置系統工作。

3、產品特點及性能說明

◆先進的電暈放電技術

◆最優化的機械設計

◆先進的IGBT供電單元

◆低諧波污染

◆低能耗

◆臭氧濃度高、結實耐用

◆結構緊湊

◆低維護工作量

◆自動化界面控制

◆放電體

 臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。

4、環境條件及設計條件

  4.1環境條件

  4.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

  4.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

  4.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

  4.1.4 冷卻水: 一般工業自來水。

  4.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

  4.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

  4.2.2濕度: 臭氧發生器設計相對濕度≦75%。

  4.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

  4.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

  4.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

  4.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。

5、臭氧發生器設計、制造和檢驗標準

5.1 臭氧發生器設計、制造標準

   5.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

   5.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。

 5.2 臭氧發生器檢驗標準

   5.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。

6、注意事項及售后服務

注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

2．操作、維修人員的培訓

免費安排業主方操作、維護人員培訓，達到：

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

3．用戶走訪

在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。

4．故障排除

①接到用戶設備出現故障的信息后，當日給用戶明確答復；

②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。

5．其他服務

①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；

②定期提醒用戶更換易損件，檢查設備及注意事項。

6．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。

③在正常的使用情況下，整機設備使用壽命為10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

D、因操作不當導致機器出故障。

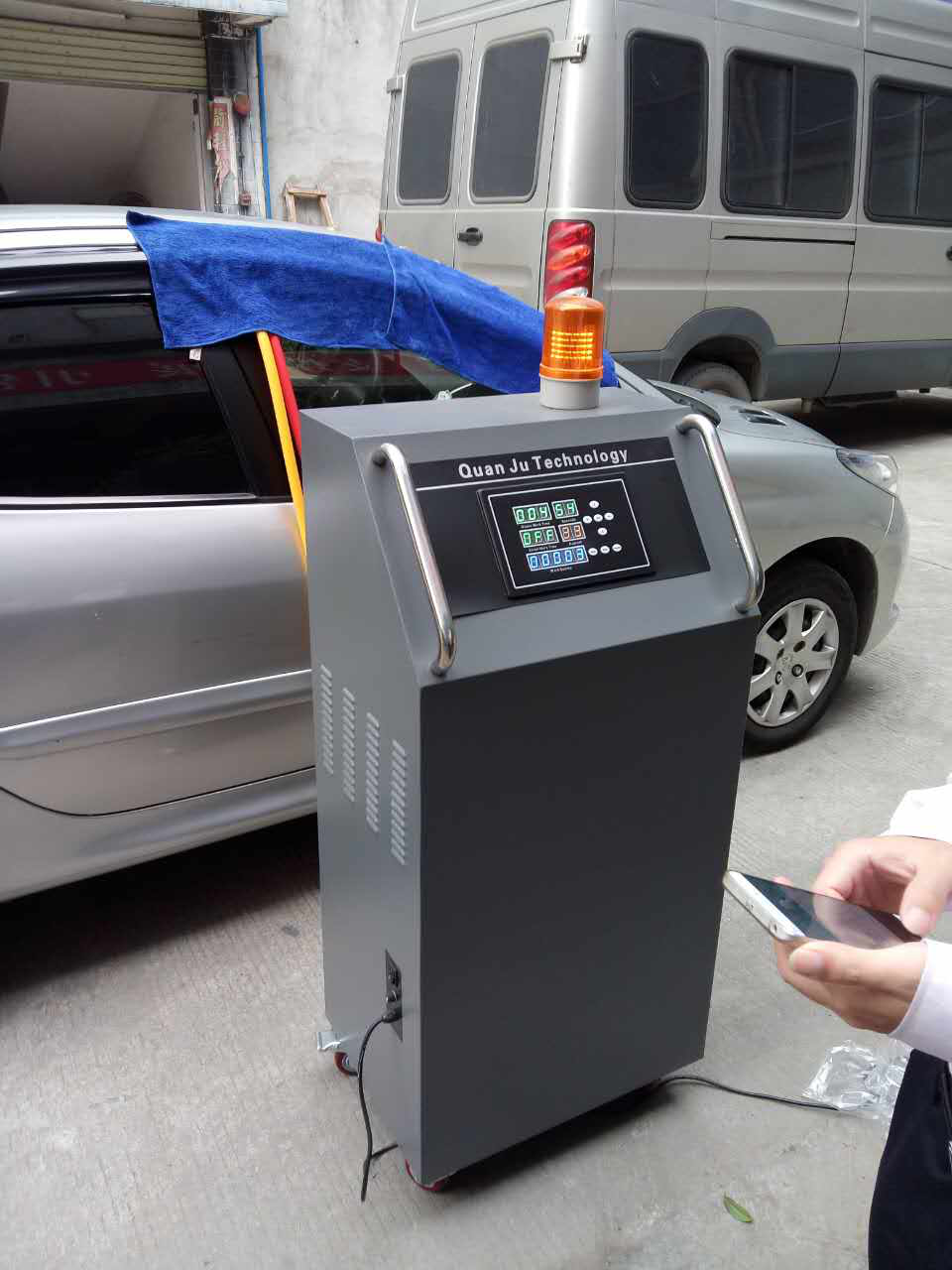

7.汽車消毒機使用案例圖

廣州佳環電器科技有限公司

2018.6.19

技術服務咨詢熱線：18520587752李工
